Gates Carbon Drive Eco spanningstester

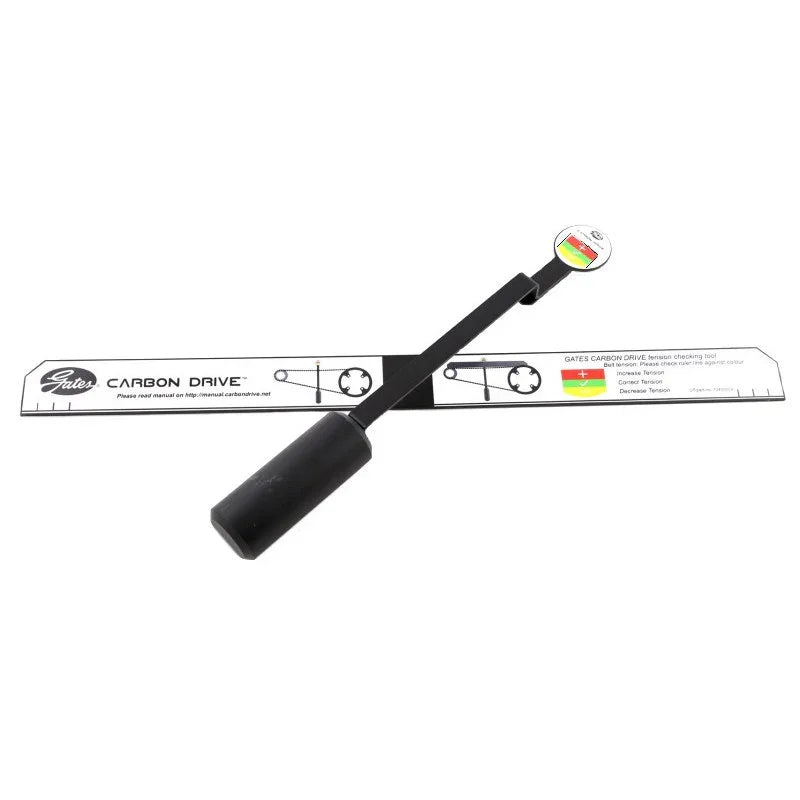

De Universal Transmissions Eco Tension Tester is een voordelige tester met aparte liniaal voor het meten en controleren van de spanning van Gates-riemen. Een correcte riemspanning is essentieel voor een optimale werking van de riemaandrijving, zodat de riem niet overslaat of te zwaar loopt en zo verhoogde slijtage wordt voorkomen. Veelgebruikte systemen voor het afstellen van de spanning zijn onder andere schuine of verticale dropouts, horizontaal schuivende dropouts (niet aanbevolen door Gates) en excentrische trapassen.

Specificaties:

Functie:

Meet de riemspanning

Type:

meter, speciaal gereedschap

Verenigbaarheid:

Gates Carbon Drive-systeem

Instructies:

• Hang de meetlat aan de riem en leg de liniaal op beide tandwielen.
• Controleer de spanning: rood betekent dat de spanning toeneemt, geel betekent dat de spanning afneemt, groen betekent dat de spanning in orde is.
• Tijdens het afstellen van de spanning moet u ervoor zorgen dat de riem correct is uitgelijnd.
• Draai de kruk een kwartslag en meet opnieuw.
• Herhaal de meting een aantal keer door de kruk meerdere keren rond te draaien, aangezien de spanning op verschillende plekken op de riem kan verschillen.

De aanbevolen spanning voor Gates Carbon Drive is als volgt:

• Offroad en stedelijk - zachte en gelijkmatige traptechniek: 40-60 Hz (35-45 lbs)
• Offroad en stedelijk - krachtige en harde traptechniek: 60-75 Hz (45-53 lbs)
• Interne versnellingsnaven: 35-50 Hz (28-40 lbs)
• Tandem: 60-65 Hz (45-48 lbs)
• Shimano STEPS: 35-45 Hz (28-35 lbs)
